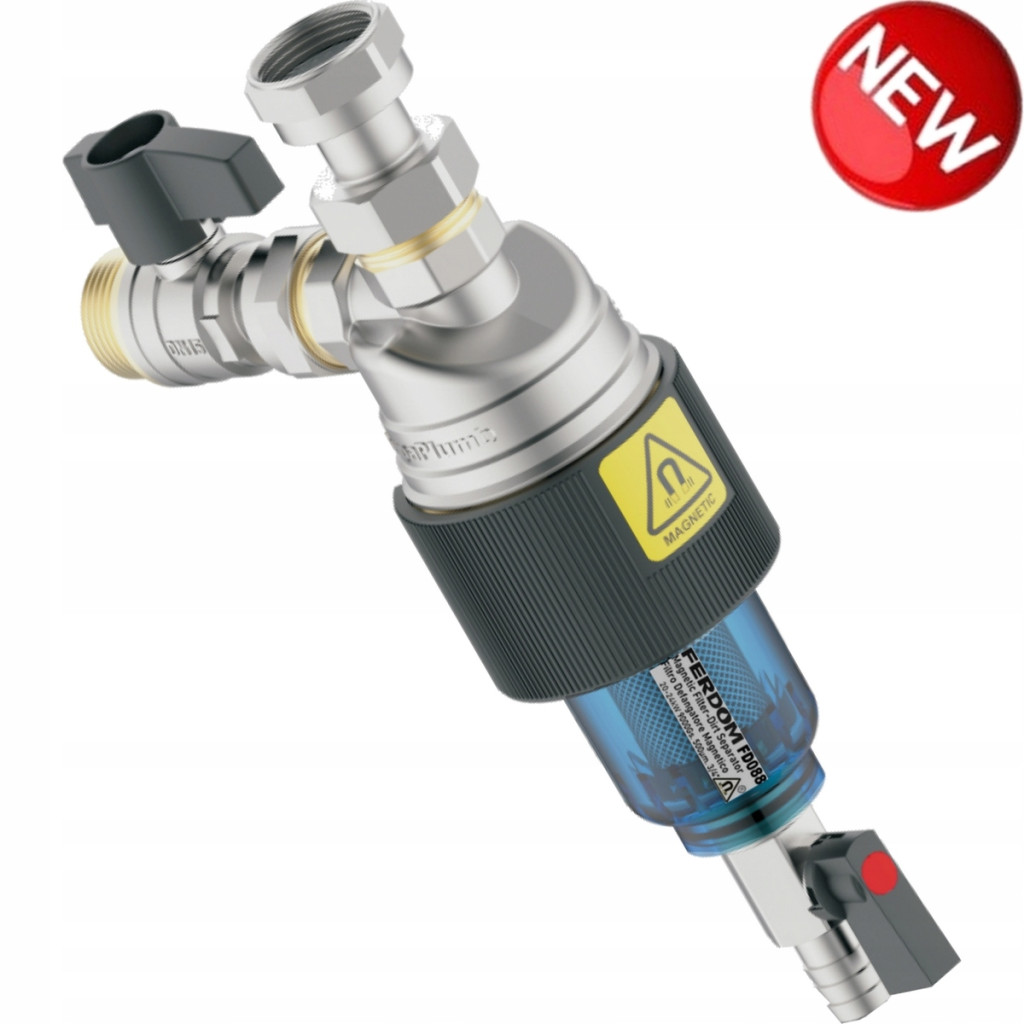

FD088 "EASY-MAG" Filtr Magnetyczny3/4 + Duży Separator 65cm2. Prosta Obsługa. Do 24 kW. Mosiądz/ABS

FD088 "EASYMAG"

Kompaktowy filtr magnetyczny z bardzo wydajnym separatorem zanieczyszczeń niemagnetycznych o powierzchni 65cm2 i mikronażu 500 m.

Filtr prosty w obsłudze - czyszczenie standardowe można wykonać bez demontażu filtra - poprzez zsunięcie pierścienia z magnesami i spuszczenie wody poprzez kilka sekund.

Filtr posiada półprzezroczysty zbiornik filtra umożliwia optyczną kontrolę zgromadzonej ilości osadów.

Stosować do systemów C.O. z kotłem wiszącym, również do systemów klimatyzacji, solarnych itp. Magnetyzer FERDOM. Seria SuperPlumb.

- Podejścia wodne ustawione pod kątem 90 st. typowy układ podłączenia kotła wiszącego do instalacji c.o. W sumie 2 opcje podłączenia filtra do instalacji.

- Zanieczyszczenia magnetyczne wyłapywane są przez magnes neodymowy umiejscowiony w zdejmowalnym pierścieniu - bez konieczności demontażu filtra. Zanieczyszczenia takie mogą doprowadzić do zatarcia pomp i zaworów, zmniejszają oddawanie ciepła przez grzejniki

- Zanieczyszczenia nie-magnetyczne wyłapywane są przez bardzo skuteczny filtr siatkowy ze stali nierdzewnej -rozmiar 500 mikronów i powierzchnia aż 65cm2. Zanieczyszczenia tego typu (osady mineralne, złogi itp.) blokują wymienniki ciepła, zatykają rury, zmniejszają efektywność systemu.

- Filtr FD088 ma bardzo trwały metalowy korpus / głowicę, a z zbiornik jest wykonany z ABS/Poliwęglanu. Filtr siatkowy ze stali nierdzewnej AISI304

- Polecane zastosowanie do domowych syst. C.O. z kotłem wiszącym- dzięki budowie i funkcjom filtra oraz jego niewielkim rozmiarom. Można stosować także do instalacji solarnych, HVAC. Większość producentów kotłów c.o. rekomenduje montaż filtra magnetycznego wraz z nowym kotłem c.o.

FD088 "SUPAPLUMB" Filtr Magnetyczny-Separator do systemów C.O. z kotłem wiszącym. 3/4 . Magnetyzer FERDOM. - Większość obecnie produkowanych kotłów, aby osiągnąć jak najwyższą sprawność ma bardzo wąskie kanały wodne.

- Dzięki zastosowaniu filtra EASY-MAG FD088 poprzez mniejszą ilość awarii zmniejszają się koszty obsługi serwisowej i koszt części zamiennych.

- Większość europejskich producentów kotłów c.o. obecnie rekomenduje montaż Filtra Magnetycznego wraz z nowym kotłem c.o.

- Aby zwiększyć skuteczność działania filtra magnetycznego zalecamy zastosowanie preparatu penetrującego Filter Fluid FD678.

Dane techniczne:

Produkt; EASYMAG FD088 filtr magnetyczny-separator do c.o.

Model / producent; FD088 / FERDOM.UK

Zastosowanie:

- Do instalacji: domowych c.o., solarnych, niewielkich chłodniczych i klimatyzacji

- Wyłapywanie i gromadzenie zanieczyszczeń ferromagnetycznych

- Wyłapywanie i gromadzenie innych zanieczyszczeń np. mineralnych i szlamu

Magnes (13): Neodymowy 3 szt. wbudowane w zewnętrzny, usuwalny pierścień.

Typ separatora-osadnika (7+8): Filtr siatkowy ze stali nierdzewnej, mikronaż 500 m, h80x25mm średnica, pow.65cm2

Max moc systemu c.o.: 20-24 kW

Materiał korpusu/kopuły (4): Mosiądz niklowany - CuZn42Pb3

Zbiornik (11): ABS/PC (poliwęglan), przezroczysty

Rozmiar filtra: Bez zaworów kulowego, śrubunku- 68mm / 199mm

Ciężar filtra: 720 gram

Podłączenia wodne / króćce (2+3, 5): Zawór kulowy 3/4", śrubunek 3/4 ".

Spust wody/zawór (12): Podłączenie węża fi.14 mm

Opcje podłączeń wodnych: 2 - filtr w pionie (rekomendowany), filtr w poziomie.

Zakres temperatura pracy: 0-90 st C

Max. ciśnienie pracy: 3 bar

Medium: Woda, roztwory glikolu

Max. stężenie glikolu w zładzie: 30%

Miejsce montażu: Na powrocie od dołu kotła c.o.

W zestawie: Filtr (Głowica ze zbiornikiem), śrubunek 3/4", zawór kulowy 3/4".

Rozmiar opakowania: 73x110x200cm

EAN; 5904689684870

Podane powyżej numery w nawiasach odnoszą się do załączonego rys. technicznego filtra FD088.

Informacje techniczne download

https://drive.google.com/drive/folders/0BzFhFKO87oADNmFWOGJpNlNPc2s?resourcekey=0-POhtJpNXYxrppOJtXe3ufw

Montaż i obsługa:

- Filtr powinien być zamontowany pod kotłem c.o. na powrocie. W miejscu gdzie będziesz miał łatwy dostęp do jego obsługi. Patrz rysunki.

Czyszczenie standardowe

W początkowym okresie co miesiąc, później gdy w filtrze widoczne są osady.

a) Wyłącz kocioł, poczekaj aż woda w instalacji wystygnie.

b) Nie musisz zakręcać zaworu na FD088 lub zaworów przy kotle.

c) Załóż wąż (np. wąż ogrodowy 1/2") na zawór spustowy (12). Poprowadź wąż do wiadra lub kanalizacji.

d) Zsuń z obudowy FD088 (11) czarny pierścień z magnesami (13).

e) Otwórz na na ok 5-7 sek zawór spustowy (12). Siła wypływającej wody i jej zawirowanie (vortex) wypchnie z filtra zgromadzone zanieczyszczenia - metaliczne, mineralne, złogi itp.

f) Zamknij zawór spustowy (12), załóż ponownie czarny pierścień z magnesami (13)

g) Sprawdź ciśnienie wody w instalacji c.o., uzupełnij zład wody jeżeli ciśnienie spadło.

Czyszczenie dokładne.

Zalecane wykonać co rocznie, przed sezonem grzewczym.

a) Wyłącz kocioł, poczekaj aż woda w instalacji wystygnie.

b) Zakręć zawór odcinający na filtrze (5) i odcinające zawory kotła c.o. na obiegu grzewczym.

c) Załóż wąż (np. wąż ogrodowy 1/2") na zawór spustowy (12). Poprowadź wąż do wiadra lub kanalizacji.

d) Zsuń z obudowy FD088 czarny pierścień z magnesami (13).

e) Otwórz zawór spustowy filtra F(12), spuść z niego wodę.

f) Odkręć zbiornik filtra (11) od metalowej kopuły (4). Wyczyść siatkowy filtr (7,8) i wnętrze zbiornika (11).

g) Skręć i zamontuj filtr ponownie. Nie zapomnij o założeniu uszczelniającego O-ringu na górę zbiornika (10).

Po co montować Filtr Magnetyczny - Separator?

Grzejniki C.O. są zazwyczaj wykonane ze stali miękkiej, która jest wysoce podatna na korozję. Nawet przy zainstalowanym wysokiej jakości inhibitorze korozji może wystąpić pewien poziom korozji, oczyścicie bez inhibitora poziom korozji jest wielokrotnie większy. W instalacji C.O. przy braku powietrza powstaje zwykle czarny magnetyt, który ma charakter magnetyczny i dlatego może być uchwycony za pomocą magnesu.

Chociaż magnetyty są siedem razy cięższe od wody i normalnie opadają na dno grzejnika z którego pochodzą, niektóre cząstki są rozpraszane w systemie przez przepływ. Jeśli filtr magnetyczny nie zbierze tych cząstek, trafią do następnego urządzenia o właściwościach elektromagnetycznych; jak np. pompa obiegowa i spowodują przedwczesne jej zużycie. Dostają się tez do innych elementów instalacji jak zawory, wymienniki ciepła, itp. powodując ich zatykanie i zmniejszenie efektywności cieplnej systemu.

Dodatkowa wbudowana funkcja urządzenia to separator / osadnik zanieczyszczeń nie magnetycznych. Zanieczyszczenia tego typu (t.zw. kamień kotłowy) blokują wymienniki ciepła, doprowadzają do przegrzewu kotła, zatykają rury, zmniejszają efektywność całego systemu.

Tłumaczenie terminów

Śrubunek / Union connection / Raccordo unione

Zawór kulowy / Ball valve / Valvola a sfera

Zbiornik (filtra) / Housing / Involucro

Głowica (filtra) / Brass head / Testa in ottone

Pierścień z magnesami (FD088) / Magnet ring / Anello magnetico

Spust wody / Drain outlet / Uscita di scarico

Do kotłów ściennych / / Sottocaldaia.

Filtr Magnetyczny z Separatorem-Osadnikiem / Filtro Defangatore Magnetico.
