SOLAR TRACKER - STEROWNIK - ŚLEDZENIE SŁOŃCA W OSI WSCHÓD-ZACHÓD

.

ZWIĘKSZ WYDAJNOŚĆ OGNIW

.

Wysokiej jakości POLSKI sterownik sterowany mikroprocesorem. Najniższa cena.

Sterownik umożliwia sterowanie układem solarnym podążającym za ruchem słońca (solar tracker) w osi wschód/zachód. Jest to nowoczesny mikroprocesorowy sterownik który umożliwia sterowanie siłownikami elektrycznymi o napięciu do 50V i prądzie do 4A. Siłowniki powinny być wyposażone w krańcówki lub dodane zewnętrzne wyłączniki krańcowe. Zasilanie sterownika 12VDC. Zasilanie siłowników jest podawane na osobne wejście więc może być to samo (12V) jak i zupełnie osobne napięcie np. 24V, 36V itd.

.

Może pracować zarówno z siłownikami 12V jak i 24V czy 36VDC!

Przykład podłączenia wersji 12V:

.

Schemat dla instalacji 24V (zasilono sterownik z 12VDC a siłownik z 24VDC) obok.

Zasada działania:

Sterownik posiada przesłonę i po jej obu stronach po dwa zielone ledowe czujniki oświetlenia. Po wykryciu różnicy w oświetleniu czujników po obu stronach przesłony sterownik załącza przekaźnik który poprzez siłownik obraca solar trackerem w kierunku słońca aż czujniki po obu stronach przesłony będą oświetlone równomiernie. Możemy dokonać kalibracji jednej strony czujnika względem drugiej w mniejszym stopniu potencjometrem P4 a z grubsza poprzez montaż sterownika względem płaszczyzny ogniwa słonecznego – czyli odchylając go trochę na wschód lub zachód.

Po włączeniu zasilania sterownik sprawdza oświetlenie czujników i jeśli któryś z czujników jest mocniej oświetlony załącza przekaźnik wschodni lub zachodni siłownika (zapali się dioda LED1 lub LED2). Różnicę oświetlenia na którą będzie reagował sterownik można w pewnym stopniu ustawić potencjometrem P1 (kręcąc w prawo zwiększamy tą różnicę). Siłownik będzie tak długo działał aż oświetlenie obu czujników nie będzie równomierne czyli solar tracker ustawi się pod słońce (oczywiście jeśli słońce będzie poza zakresem ruchu trackera /np. o zachodzie/ to tracker ustawi się maksymalnie na zachód a siłownik stanie na krańcówce). Po ustawieniu pod słońce siłownik zostanie zatrzymany a sterownik będzie oczekiwał na następną różnicę w oświetleniu czujników ledowych – gdy słońce przesunie się na niebie i ponownie wystąpi różnica w oświetleniu czujników po obu stronach przesłony cały cykl się powtarza – sterownik ponownie ustawi się pod słońce.

Ogólnie więc po wykryciu różnego poziomu oświetlenia czujników po obu stronach przesłony sterownik poruszy solar trackerem w stronę mocniejszego oświetlenia na wschód lub zachód, chyba że została zdjęta zworka ZW – w takim przypadku sterownik będzie poruszał się tylko w jednym kierunku - na zachód. Wszelkie regulacje potencjometrów i operowanie zworką należy dokonywać przy odłączonym zasilaniu sterownika i odczekaniu 20 sekund na rozładowanie kondensatorów!

.

Zakres ruchu wschód – zachód regulujemy poprzez mechanikę układu i wyłącznikami krańcowymi siłownika, nie należy przesadzać żeby uniknąć sytuacji gdy np. od rana było cały czas pochmurnie i oczywiście sterownik pozostał na pozycji wschodniej a późnym popołudniem wyjdzie słońce ale z powodu za dużego ustawionego kąta sterownik nie będzie wstanie tego zauważyć. Kąt widzenia oświetlenia to max około 60-70 stopni od osi przesłony. Wyłączniki krańcowe są konieczne by zatrzymać siłownik na skrajnych pozycjach wschód i zachód.

Sterownik posiada także czujnik zmierzchu (fotorezystor FR). Obojętnie czy sterownik jest w fazie oczekiwania na różnicę oświetlenia czujników czy w razie ruchu siłownika, jeśli zostanie wykryty zmierzch sterownik przejdzie do parkowania – włączy ruch na wschód aż do krańcówki siłownika (pozycja poranna na wschód). Czas parkowania to maksymalnie 6 minut (zabezpieczenie czasowe) więc mechanika i siłownik muszą być tak dobrane by wykonać pełny ruch z zachodu na wschód poniżej 6 minut. Parkowanie jest sygnalizowane załączeniem diody LED1 i szybkim miganiem LED3. Próg zadziałania wyłącznika zmierzchowego można w pewnym stopniu ustawić potencjometrem P2. Po zaparkowaniu na pozycję wschodnią sterownik oczekuje na świt, stan ten jest sygnalizowany krótkim błyśnięciem diody LED3 co około 2-3 sekundy. Gdy nastąpi świt sterownik od nowa zacznie podążać za ruchem słońca.

Dane techniczne:

- zasilanie sterownika 12VDC (11-13VDC)

- pobór prądu w stanie czuwania do 20mA a w stanie załączonego przekaźnika do 100mA

- zasilanie siłowników maksymalnie 50V 4A

- wielkość obudowy 8x8 cm, wysokość 6cm

.

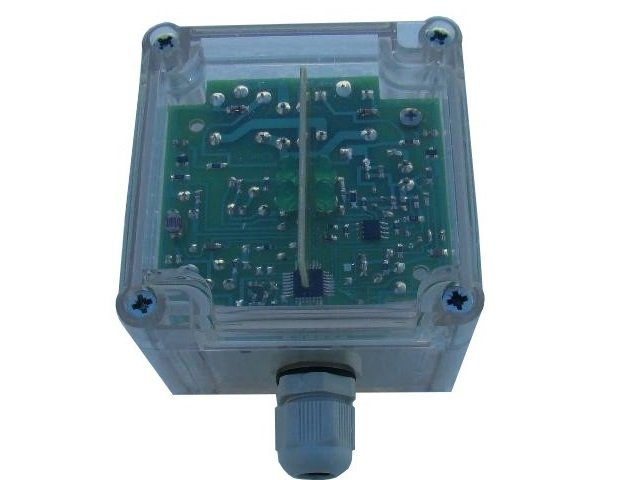

STEROWNIK JEST W HERMETYCZNEJ OBUDOWIE , GOTOWY DO MONTAŻU.

.

TOWAR FABRYCZNIE NOWY,

GALERIA:

Sterownik jest fabrycznie nowy.
